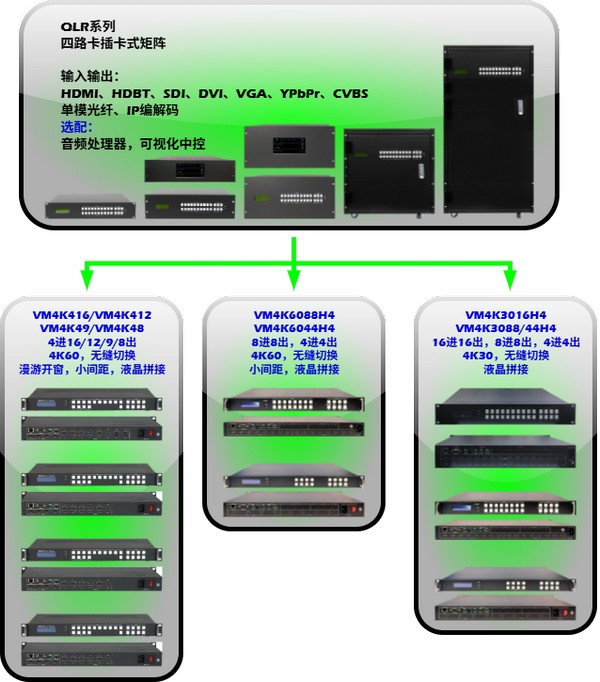

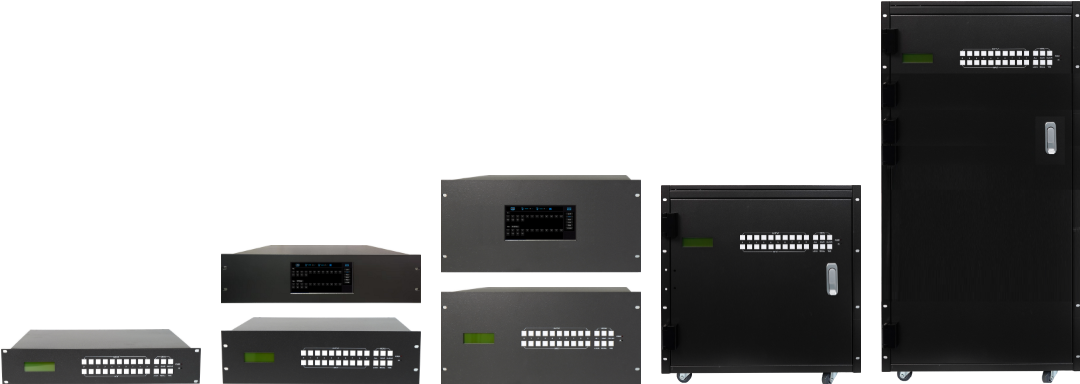

【QLR, 0808/1616/3232/8080 插卡式无缝切换矩阵拼接处理器】
|
||||||||||||||||||||||||||||||||||||||||
|

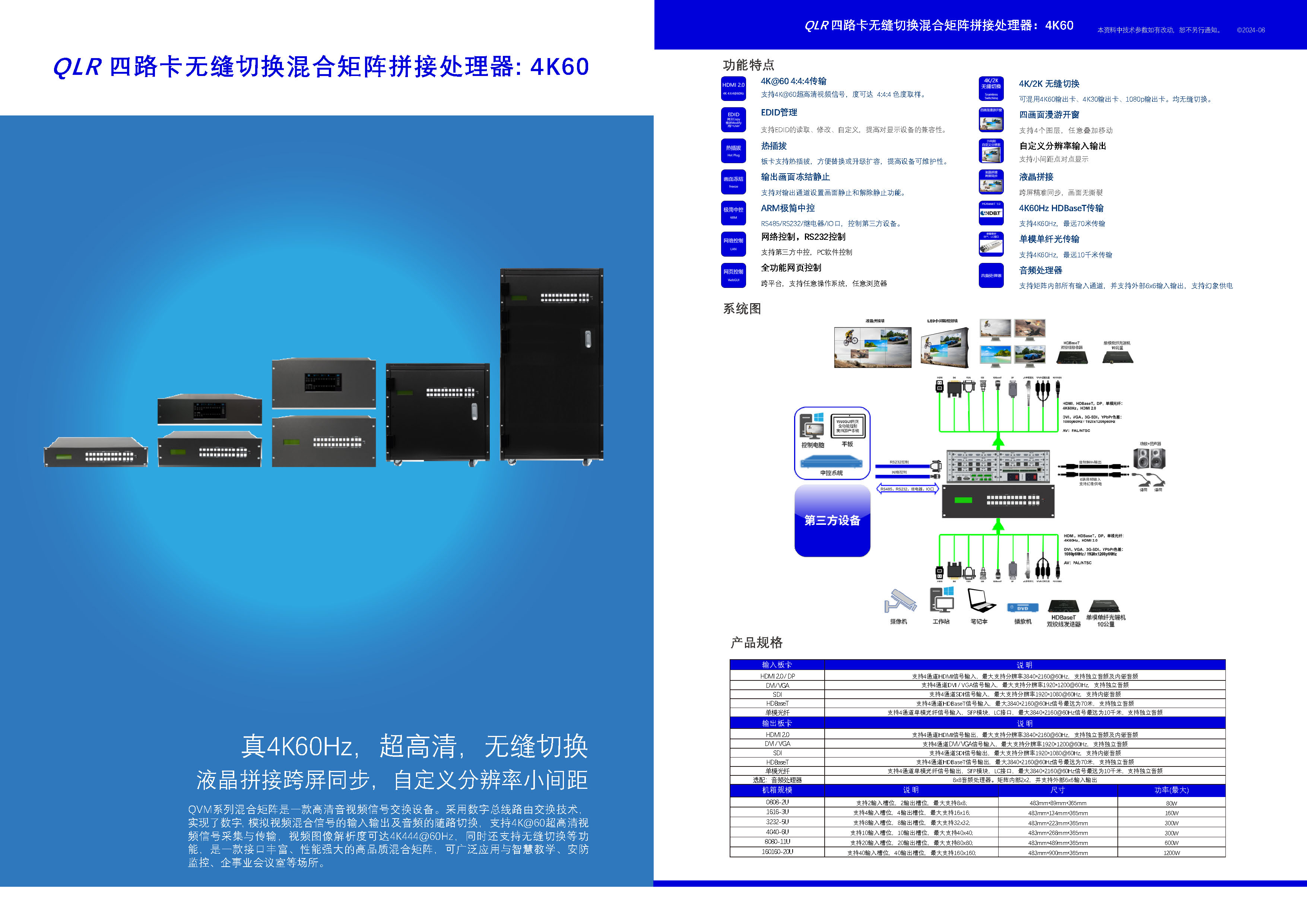

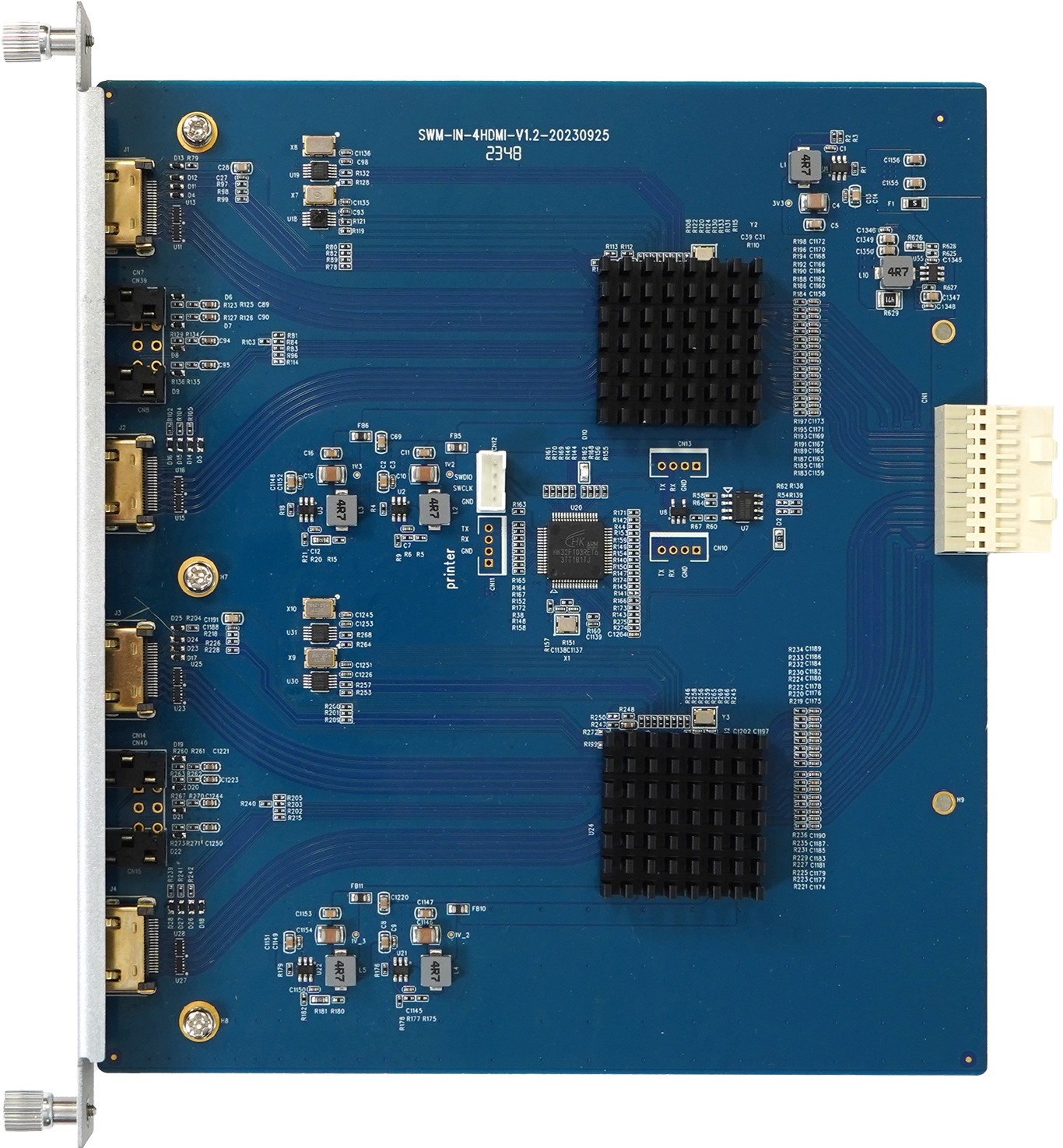

QLR：四路卡无缝拼接矩阵 漫游开窗视频处理器 用户手册：QLR系列 输入输出参数一览表 QLR隐藏功能和控标项 QLR配置说明 QLR照片线框图：主机箱、板卡
|
QLR系列PC控制软件和协议 QLR打包资料-250502.zip 压缩包，含以下文件： PC控制软件 中控指令 用户手册 音频处理器控制软件 QLR系列配置说明 USB转RS232驱动 解决网络控制链接错误 改板卡数量后设置矩阵规模 工程模式 无信号时，设置各种输出模式 PC tool自助更改：语言，配色 WebGUI自助更改：语言，配色 样机使用说明 HDMI传输距离、长距离传输、AOC SDI施工规范-线缆要求 HDBT安装布线要求 HDBT的PoC/PoH供电 选配HDBT产品说明 选配单模光纤产品说明 |
QLR系列插卡式亮点： 1、全插卡式一体机（标配极简中控，选配：音频处理器） 2、一卡四路，单级缩放，无损画质，低延迟 3、无限制混合插卡（4K/2K均无缝切换） 4、漫游开窗（4K输出卡，标配） 5、液晶拼接处理器（标配） 6、小间距视频处理器（4K输出卡，标配） 7、高品质水晶按键（选配：7”可编程电容触摸屏） 8、双电源冗余（明纬电源） 9、专业产品，匠心之作
 |
||||||||||||||||||||||||||||||||||||||
液晶拼接模式
|
液晶拼接模式
|
小间距模式 |
||||||||||||||||||||||||||||||||||||||
| 【无缝切换矩阵，视频处理器，拼控处理器】 | ||||||||||||||||||||||||||||||||||||||||
|
VM4K416：4x16 无缝切换矩阵视频处理器 用户手册：VM4K416 资料包下载：VM4K416/VM4K412/VM4K49/VM4K48 1. 1U机箱，HDMI 2.0输入输出 2. 输入：4路HDMI 2.0，最高支持4K444@60Hz并向下兼容 3. 视频输出：16路HDMI2.0，最高支持4K444@60Hz并向下兼容 4. 音频剥离输出：3.5mm 耳机L/R + TOSLINK 5. 视频处理： A、4x16无缝切换矩阵，内置视频处理器功能 B、支持LCD液晶拼接，支持跨屏同步 C、支持LED小间距，任意分辨率输入，任意分辨率输出 6. 组合应用（液晶拼接，小间距，单屏显示）： A、HDMI输出1~9：接3x3液晶拼接 B、低分辨率小间距：HDMI输出10，接一台发送器 C、高分辨率小间距：HDMI输出10~11等，接多路发送器 D、其他HDMI输出：接单屏显示
|
VM4K412：4x12
VM4K49：4x9
VM4K416支持8K小间距
|
VW4K24：4K60Hz四路拼接器 1、输入：2路HDMI 2.0（二切一模式） 2、旁路输出：2路HDMI（多台级联） 3、拼接输出：4路HDMI 2.0 用户手册：VW4K24 PC控制软件V4.2，2024年11月13日 串口指令表：VW4K24/4K29 VW4K24/29固件升级指南
VW4K29：4K60Hz九路拼接器 不再推荐，新产品VM4K416 1、输入：2路HDMI 2.0（二切一模式） 2、旁路输出：2路HDMI（多台级联） 3、拼接输出：9路HDMI 2.0
|
||||||||||||||||||||||||||||||||||||||

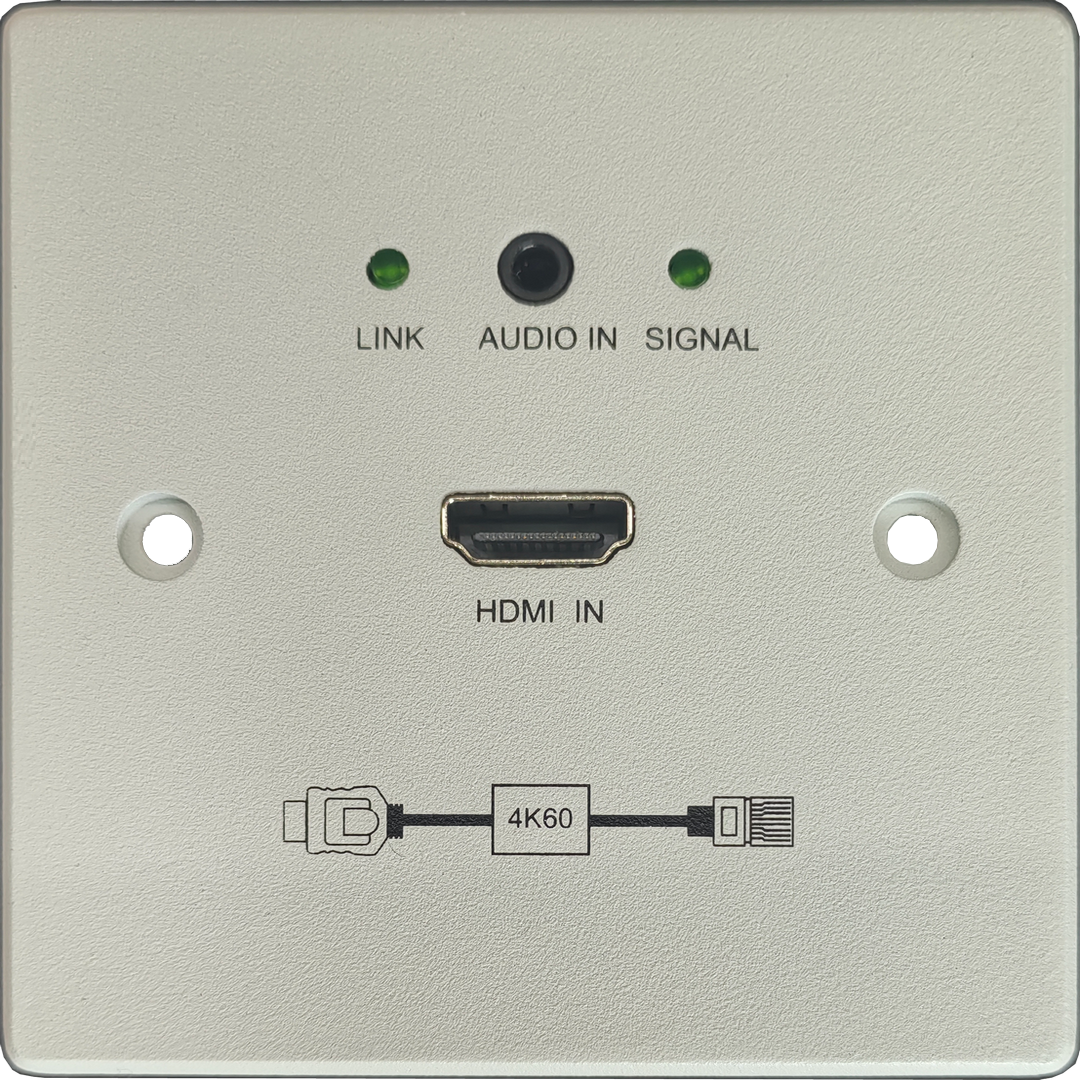

| 【HDMI2.0 会议桌插信息盒、墙插，一线通系列】 | ||||||||||||||||||||||||||||||||||||||||
|

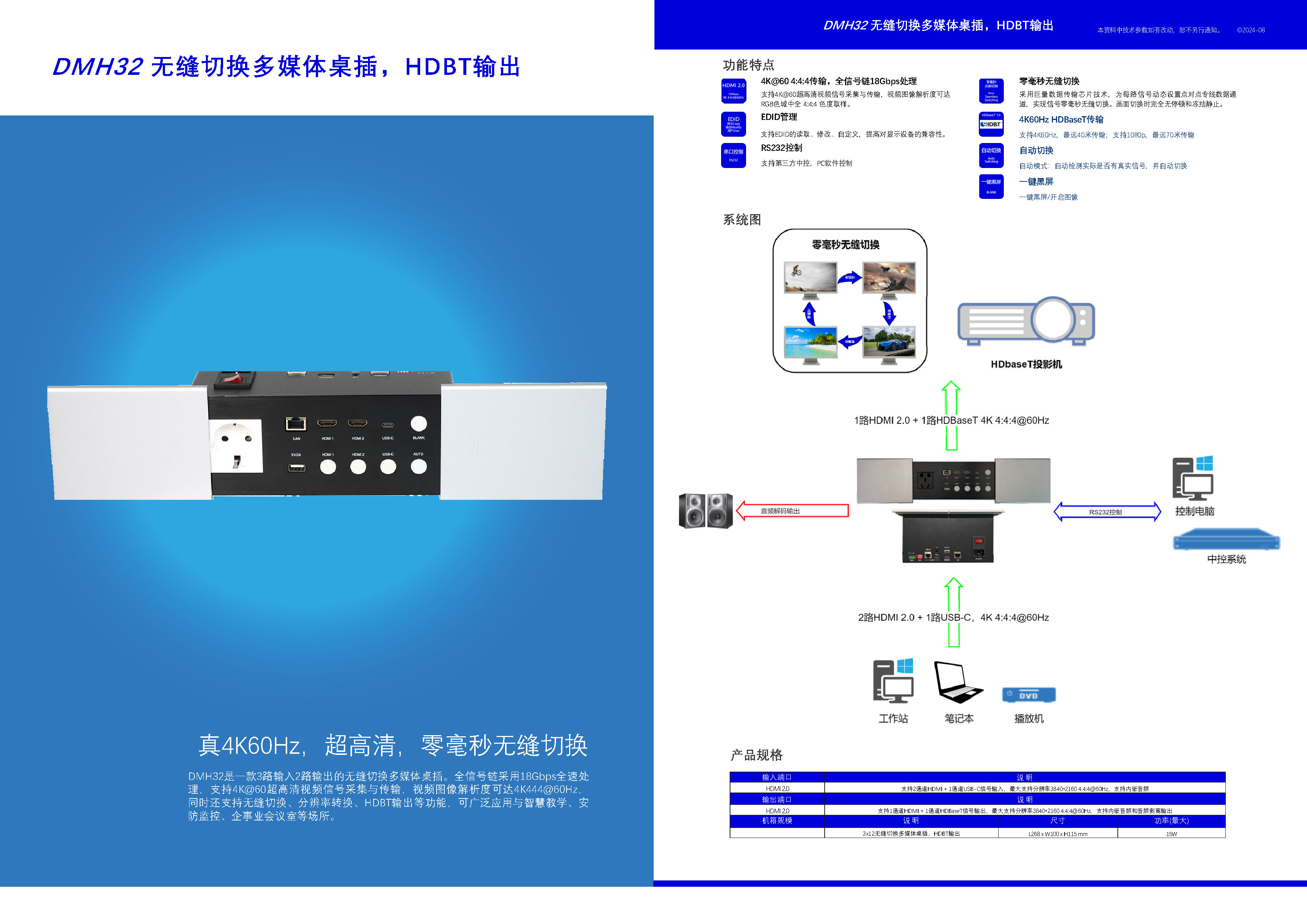

无缝切换桌插信息盒远传版 DMH32T：HDMI+HDbaseT输出 DMH32系列亮点： 1、视觉无损图像处理 2、真4K60Hz，全链路18Gbps 用户手册：DMH32T DMH32软件：正式版+测试版+升级指南 1、输入输出：4K@60Hz HDMI 2.0 2、0毫秒无缝切换，输入自动检测 3、输入-前面板：2xHDMI，USB-C 4、输入-后置：1路BYOD端口 视频输入：HDMI2.0 供电输出：USB-A，+5V/2A 5、32T输出：HDMI+HDbaseT 4K@40米 6、32H输出：2路HDMI2.0 7、其他：LAN直通，USB充电 |
DMH32T应用场景 1、小型智能会议室 2、HDbaseT远传连接电子白板 3、HDbaseT远传连接投影机 4、HDbaseT远传连接无缝切换器 5、HDbaseT远传连接无缝切换拼接矩阵
|
|
||||||||||||||||||||||||||||||||||||||
| 【HDbaseT/光纤传输器】 | ||||||||||||||||||||||||||||||||||||||||
|

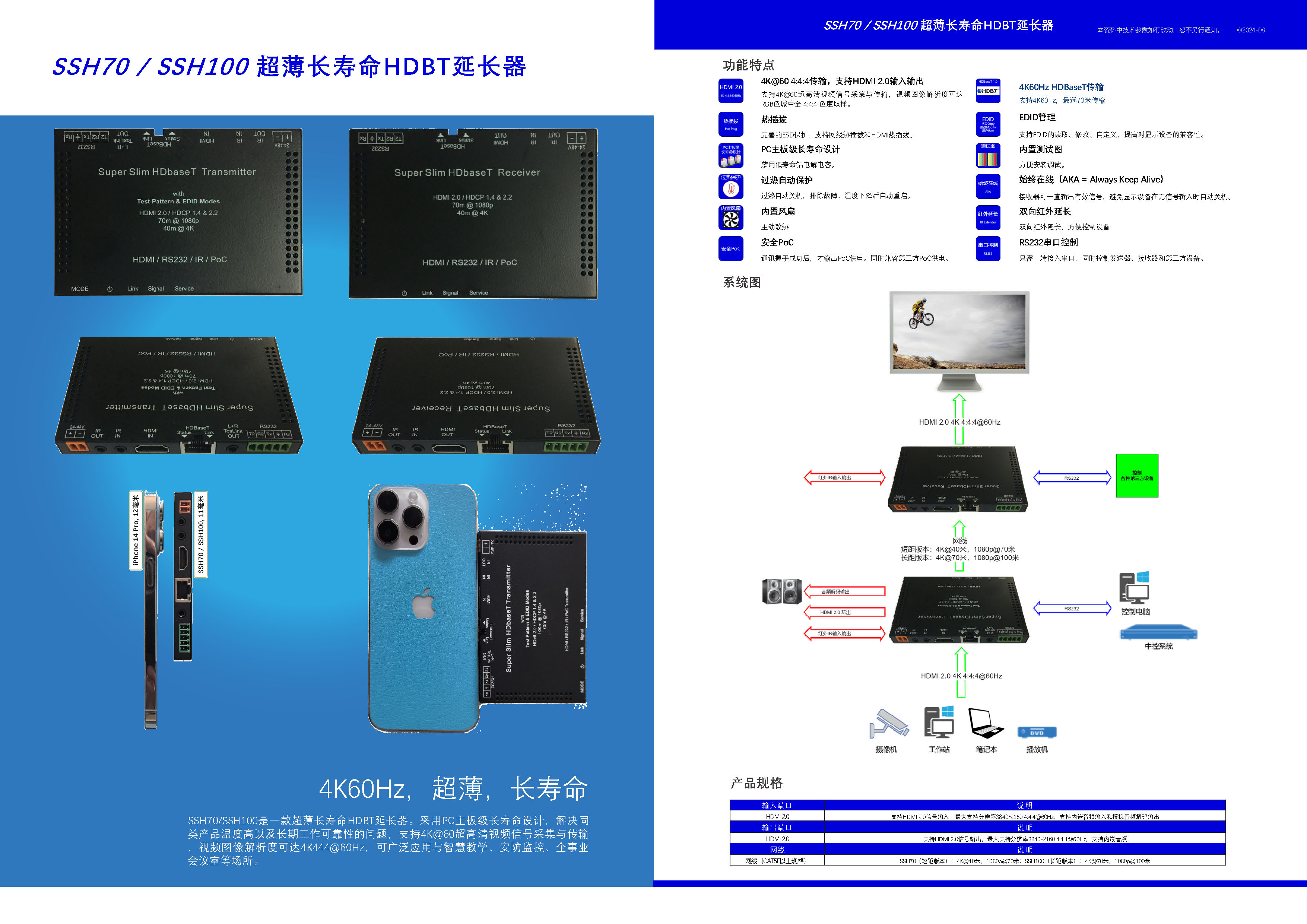

SSH70/SSH100：超薄HDBT 1.0传输器 用户手册：SSH70/SSH100 网线延长器PC工具演示视频 1、超薄。仅11mm高度 2、输入输出：支持HDMI 2.0 4K60Hz 3、48V安全POC（智能自动识别后，打开POC供电） 4、安全控温：内置风扇 5、内置测试图，方便施工时查找问题 SSH70：1080p@70米，4K@40米 SSH100：1080p@100米，4K@70米

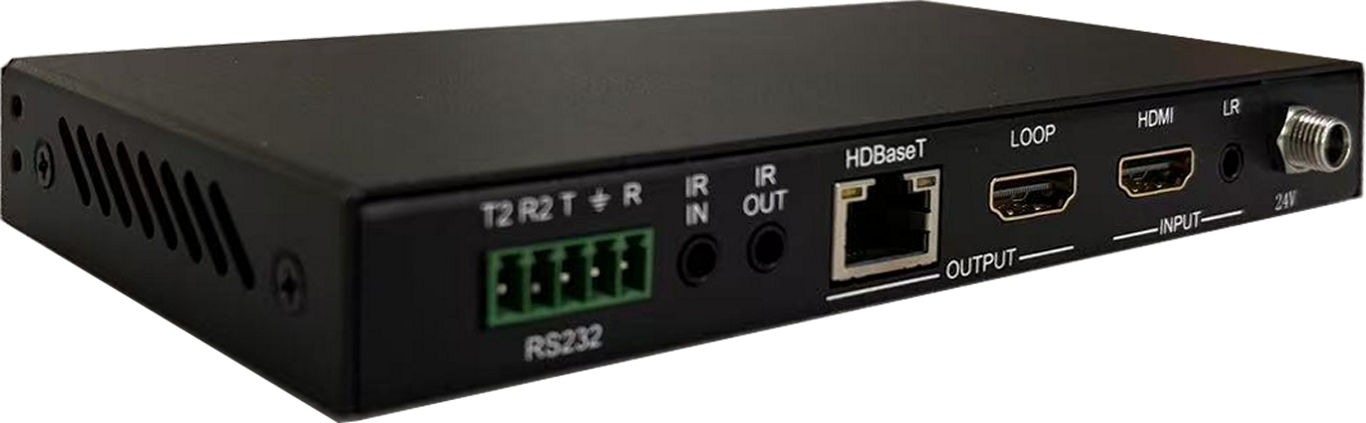

SS2H70/SS2H100：HDBT 1.0传输器 用户手册：SS2H70/SS2H100 资料包下载：SS2H70/SS2H100 网线延长器PC工具演示视频 1、HDMI环出 2、输入输出：支持HDMI 2.0 4K60Hz 3、24V安全POC（智能自动识别后，打开POC供电） 4、安全控温：内置风扇 5、内置测试图，方便施工时查找问题 SS2H70：1080p@70米，4K@40米 SS2H100：1080p@100米，4K@70米
|
SSH18G100：HDBT 3.0传输器 用户手册：SSH18G100 1、输入输出：支持HDMI 2.0 4K60Hz 2、HDbaseT 3.0，18Gbps 3、4K444@60Hz，100米 4、24V POC
AOC多模光缆：HDMI2.1-8K
AOC多模光缆：HDMI2.0-4K
AOC多模光缆：DP1.4
|

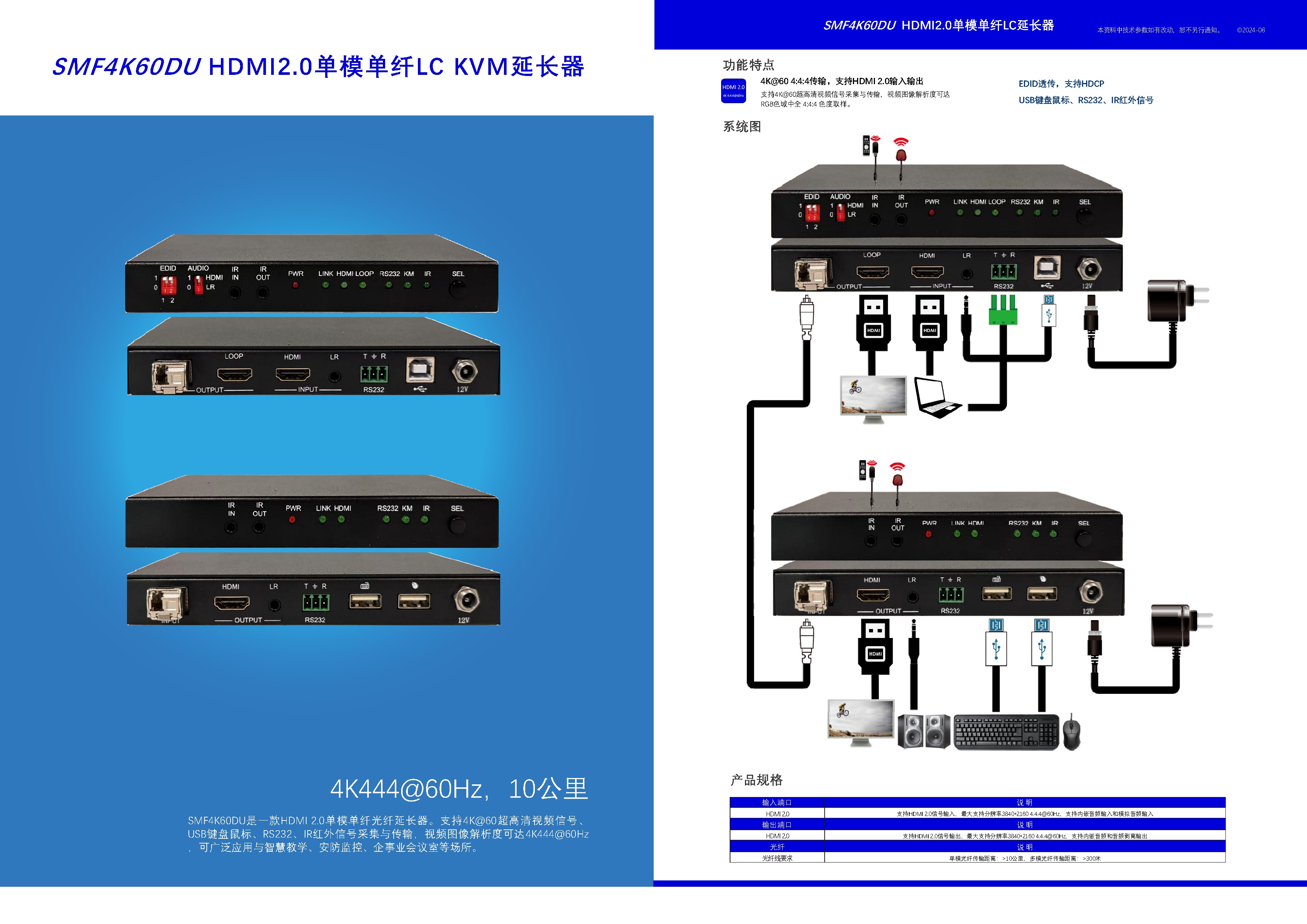

SMF4K60DU：HDMI 2.0 KVM单模单纤传输器 用户手册：SMF4K60DU 资料包下载：SMF4K60DU 输入输出：4K444@60Hz 单模单纤，LC接口 USB键鼠，RS232，IR 传输距离：标配10Km
SMF4K60D：HDMI 2.0单模单纤传输器 2025年3月已停产 用户手册：SMF4K60D 输入输出：4K444@60Hz 单模单纤，LC接口 传输距离：标配10Km MMF4K60：HDMI2.0多模单纤传输器 用户手册：MMF4K60 资料包下载：SMF4K60D 输入输出：4K444@60Hz 单模单纤，LC接口 传输距离：标配300m
|
||||||||||||||||||||||||||||||||||||||
|
【典型应用场景】 |
||||||||||||||||||||||||||||||||||||||||
LCD液晶拼接视频墙
|
LED小间距视频墙
|
小型会议室
|
||||||||||||||||||||||||||||||||||||||
|
【小间距项目案例】 |
||||||||||||||||||||||||||||||||||||||||
|
QLR0808+西安诺瓦V8发送器 时间：2025年5月16日 QLR0808：4K60Hz无缝切换，点对点拼控处理，一路3840x1080输出 西安诺瓦V8：发送器 小间距分辨率：3840x1080
|

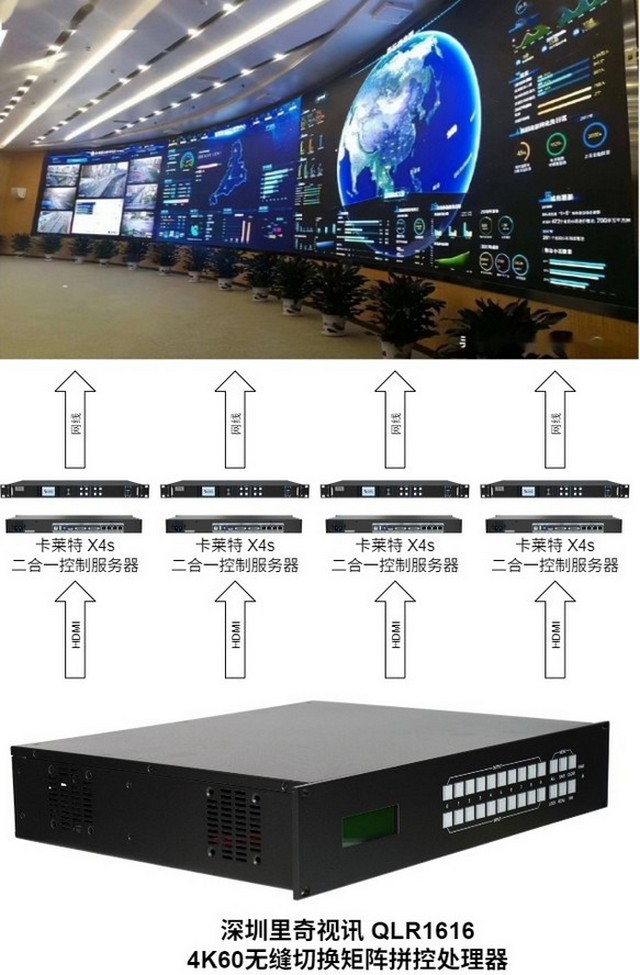

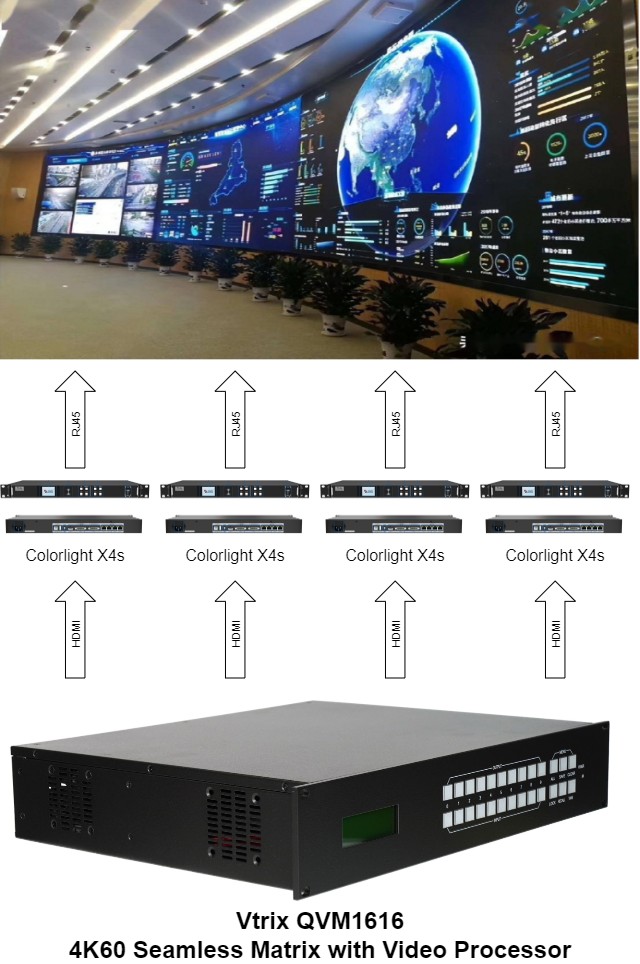

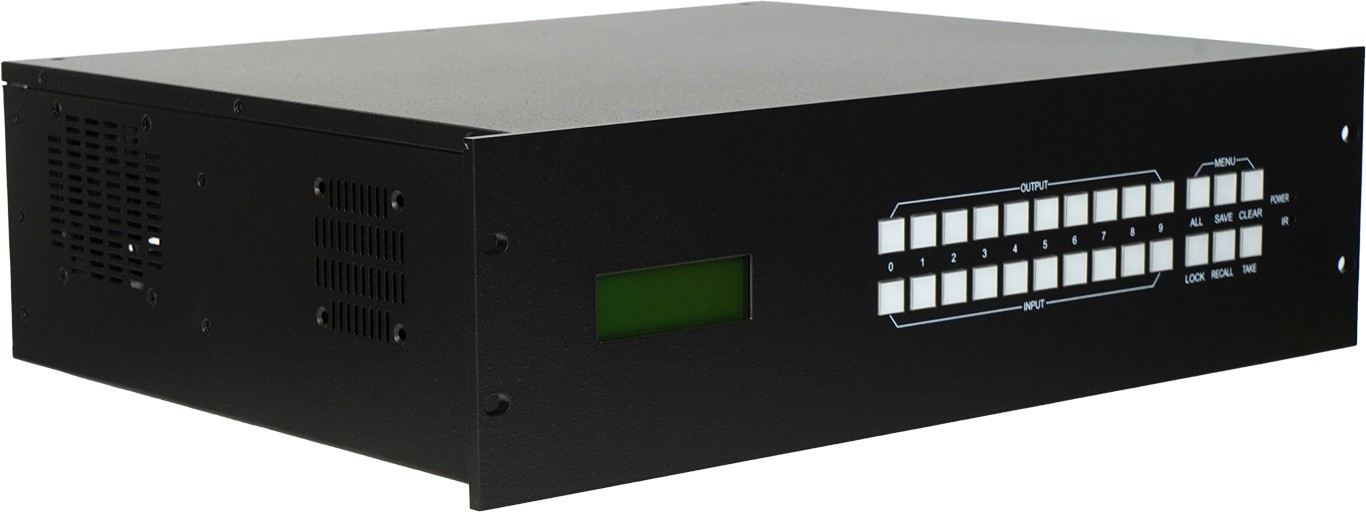

QLR1616+卡莱特X4s发送器 时间：2024年10月22日 QLR1616：4K60Hz无缝切换，点对点拼控处理，并行四路1080p输出 四台卡莱特X4s：发送器 小间距分辨率：3840x2160
|
|||||||||||||||||||||||||||||||||||||||
| 【更多资料】 | ||||||||||||||||||||||||||||||||||||||||
|
无缝切换拼接矩阵系列 无缝切换，支持液晶拼接 视觉无损图像处理（16级环接测试） 12种输入卡，16种输出卡 双电源冗余（明纬） 高品质水晶按键 定制静音散热风扇 PC软件：支持更改任意语言 WebGUI：支持更改任意语言 控标功能 真4K60（4K输入输出卡） 任意中英文字符（特定输出卡） 1+1 输入热备份功能 N+1 输入热备份功能 主动汇报输入信号状态 无信号时可设置黑屏/蓝屏 VM4K44H/2K44H：支持音频独立切换 |
18Gbps，真444彩色处理，视觉无损 小间距、医疗、广电等应用场景 Q18G/Q0ms系列插卡式 VM4K88H/4K44H PS913/KVM913 PS512/SWB512MV/SWB41MV 1080p，真444彩色处理，视觉无损 小间距、医疗、广电等应用场景 988VM系列插卡式：1080p配置 VM2K88H/2K44H
|
特殊功能（定制） |
||||||||||||||||||||||||||||||||||||||
|

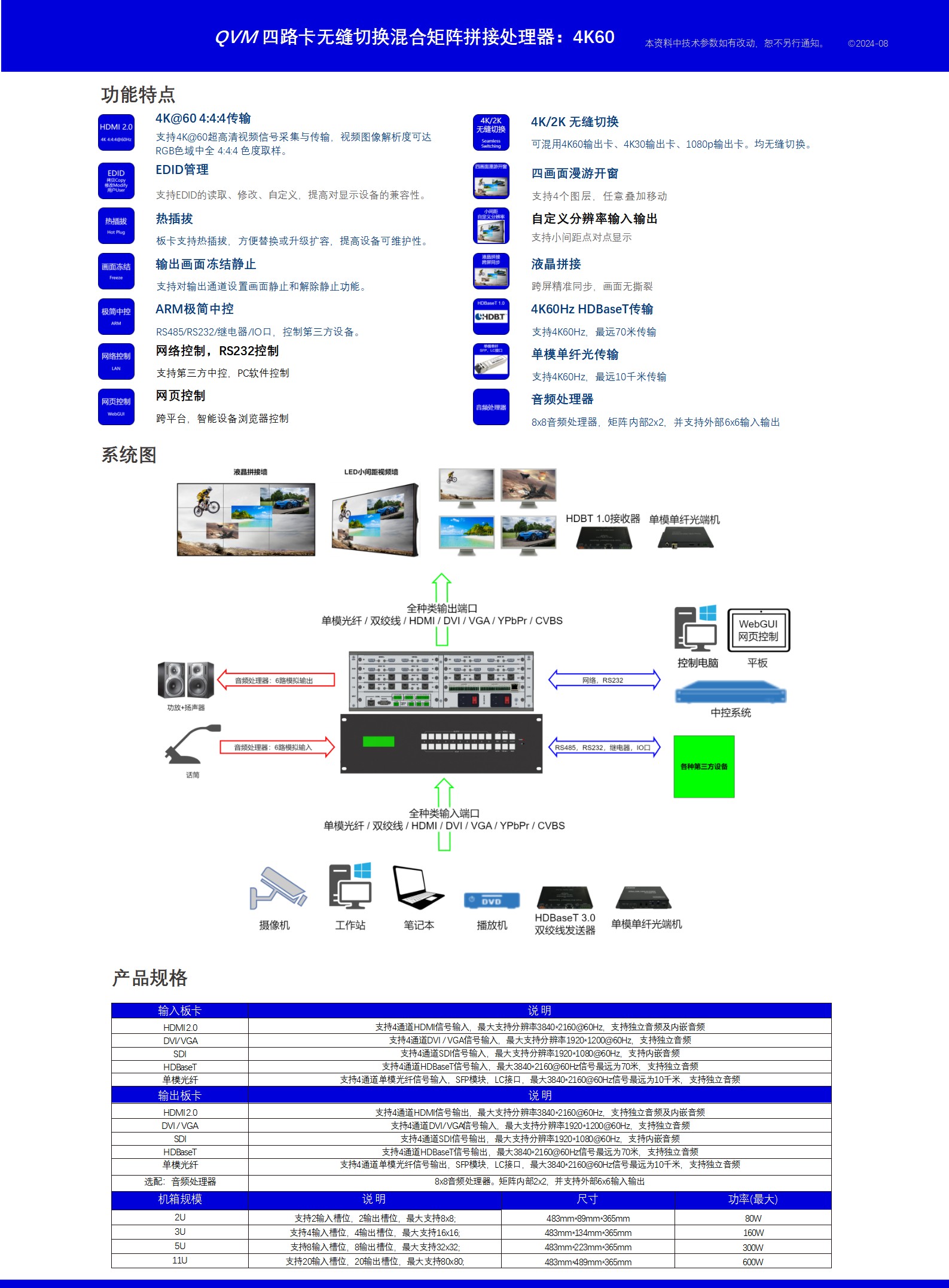

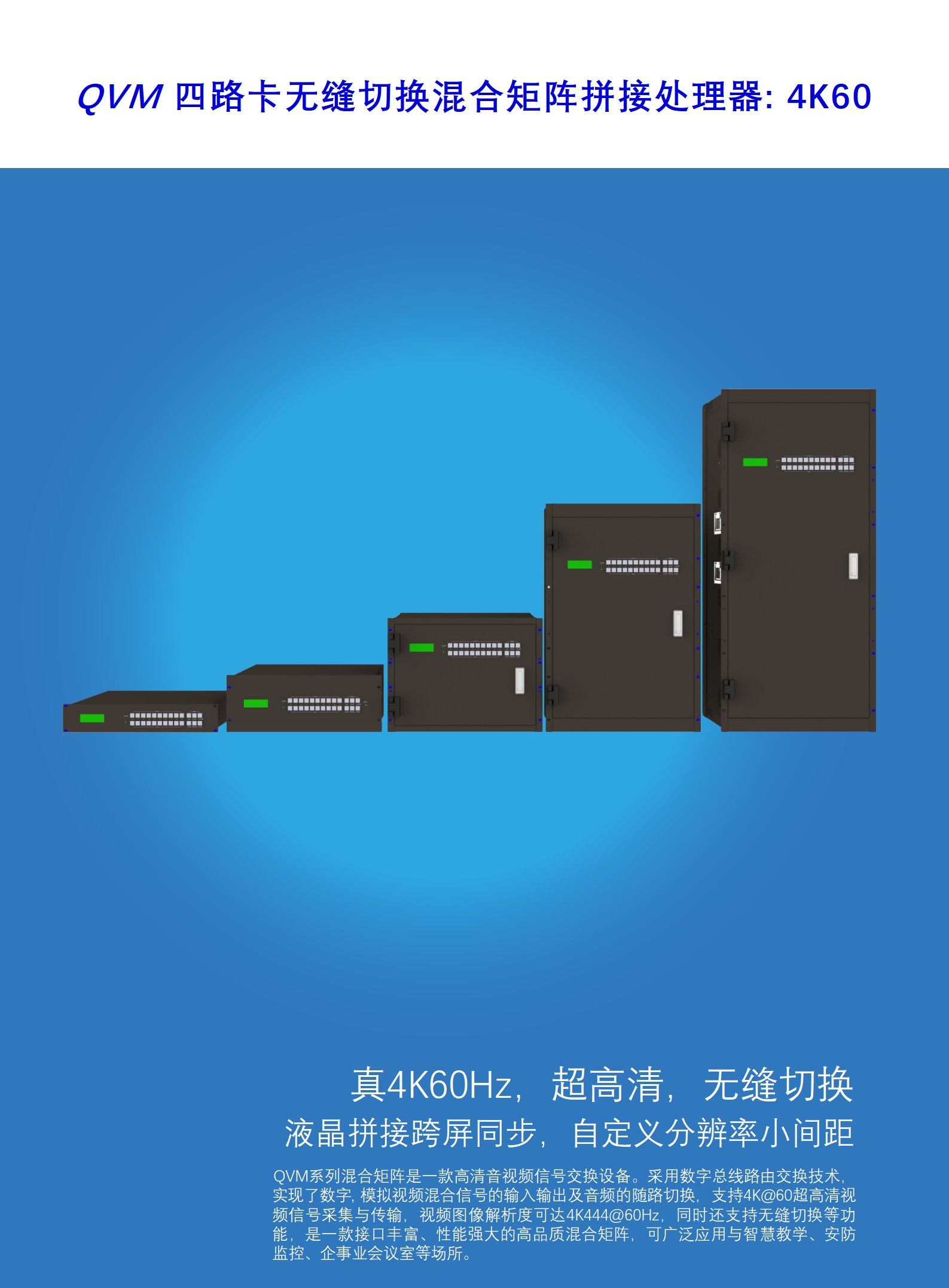

QVM：CNAS检测报告
|
里奇 VS 友商：看得见的匠心之作
|
16级级联，画质无损测试
|
||||||||||||||||||||||||||||||||||||||
