关于视频系统中接大地不当导致输入输出芯片烧毁的改善说明

1. 解决方式：

1.1. 最简单处理办法：LCD拼接屏不止一个输入口。把所有LCD拼接屏的任意一个信号输入口用相应线缆接出来（不管是HDMI，DVI，还是VGA，均可）。把这根线缆的端口处的金属外壳，接大地，或者排插的接地引脚（请确认排插的接地引脚，确实接到大地了）。

1.2. 可以接到LCD拼接屏架子的安装孔（确认这里是导通的，不是有绝缘漆的）

1.3. 如果是规范施工，LCD拼接屏这里应该埋了接地线。请把所有拼接屏的这根输入线缆的地接到这根接地线。

1.4. 如果没有埋接地线，请把所有拼接屏的这个输入线缆的地接到交流供电排插的接地引脚（请确保这个接地引脚加入了大地）。

1.5. 以上三种方式，任意一种均可。

2. 如何简单判断是否良好接大地：

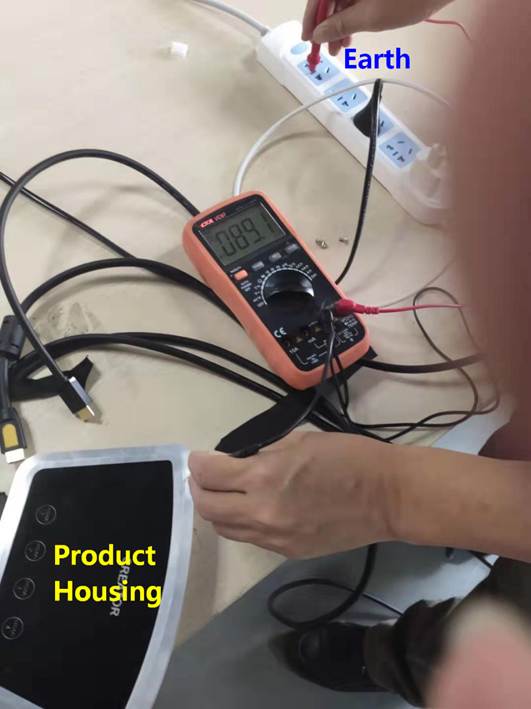

2.1. 万用表一只表笔测排插的“地”（测试前请确保这里实际有接大地）

2.2. 另一只表笔测产品外壳，或HDMI母座金属壳，拼接屏HDMI母座金属壳等

2.3. 万用表用直流档或者交流档，正确接地时，为0V。

////下面是故障分析和施工建议，可以不用看。

3. 故障原因分析：

3.1. 客户现场使用LCD拼接屏。客户反馈很容易烧毁矩阵的输出板卡。

3.2. 经我方测试，输出板卡虽有ESD保护，返修烧毁板卡中芯片烧毁。大概率的原始是接地不当导致。

3.3. 我们推测客户现场，应该有经常开关机相关设备。因为没有良好接地，上电时，各个设备之间的的“地”的压差导致芯片烧毁（不是静电导致）。

4. 完善的接地方式

5. 实际的接地方式-信号源

5.1. DVD：一般是国标八字尾两相插头。不可能接大地。

5.2. 摄像头：一般是外置12V电源适配器供电，国标八字尾两相插头。不可能接大地。

5.3. 笔记本：外置电源适配器，一般是国标品字尾三相插头（含接地引脚）。

5.3.1. 需要确认排插中有接地引脚（规范施工均有接地引脚）

5.4. PC：内置电源模块，一般是国标品字尾三相插头（含接地引脚）。

5.4.1. 需要确认排插中有接地引脚（规范施工均有接地引脚）

6. 实际的接地方式-矩阵

6.1. 均为国标品字尾三相插头（含接地引脚）。

6.1.1. 需要确认排插中有接地引脚（规范施工均有接地引脚）

6.2. 机箱上单独配置有接大地螺钉。请购买合规接地线，接入机柜的接地。

7. 实际的接地方式-显示设备

7.1. 普通LCD电视机：一般是国标八字尾两相插头。不可能接大地。

7.2. LCD显示器：一般是国标品字尾三相插头（含接地引脚）。

7.2.1. 需要确认排插中有接地引脚（规范施工均有接地引脚）

7.3. LCD拼接屏：正规拼接屏用的电源模块，一般为国标品字尾三相插头（含接地引脚）。

7.3.1. 非正规拼接屏，可能使用普通电视机电源模块，采用国标八字尾两相插头。不可能接大地。

7.3.2. 即便是采用国标品字尾三相插头的电源模块，也需要确认交流电源插座的接地脚有接到驱动板的地。

7.4. LED点阵墙：正规点阵墙用的电源模块，一般为国标品字尾三相插头（含接地引脚）。

7.4.1. 需要确认排插中有接地引脚（规范施工均有接地引脚）
